- 規格型號：61870378
- 頻率：11.000MHZ-80.000MHZ
- 尺寸：2.5*2.0*0.55mm 詳細資料請查看PDF
- 產品描述：廣泛應用在車載娛樂系統,車載萬能充電器,頭枕顯示屏,行車記錄儀,車載通信系統,汽車音響喇叭等車載電子產品.

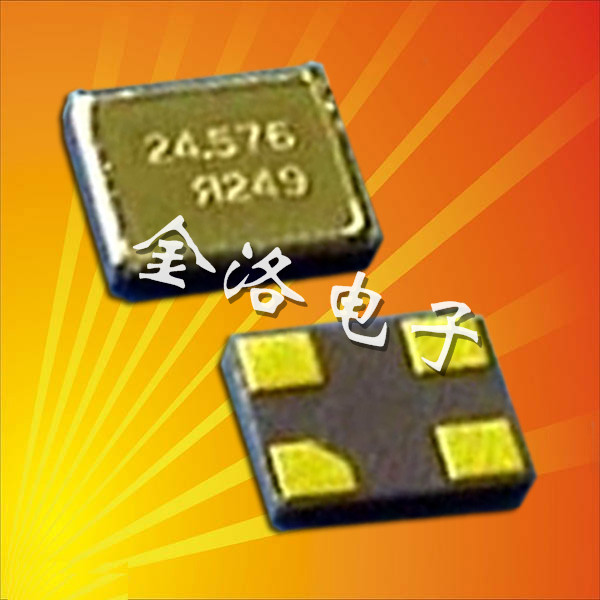

大河晶振,FCX-05晶振,2520晶振,石英晶振
.jpg)
大河晶振,FCX-05晶振,2520晶振,石英晶振
參數:頻率范圍11.000MHZ-80.000MHZ
激勵電平: 20μW (Max.200μW )
負載電容:5PF~D7PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/捆
尺寸：超小薄輕型2.5*2.0*0.55mm
應用：智能車載系統，智能燈光控制，安防監控系統，三防對講機，場景遙控器等產品。.jpg)
西安大河晶振科技有限公司是日本電子元器件生產廠家 RIVER ELETEC CORPORATION的中國銷售子公司，于2009年10月成立。本公司遵循RIVER集團的經營理念“源流、創建、革新”，面向客戶依據獨自的技術力量所創造的產品，迅速準確的對應不斷變化的市場需求。
致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。我們將圍繞“以客戶滿意為動力，以進一步發展為目標”的理念，為您提供世界上技術最先進、工藝最精良、質量最穩定的晶振產品。 “只要您有需求，我們就期待為您服務”。
大河晶振,FCX-05晶振,2520晶振,石英晶振，是一款表面貼片型金屬外殼四腳無源晶振,比起陶瓷表面的晶體諧振器，它的抗摔性能力更好，可接受一米高距離的跌落沖擊力，采用無鉛環保的天然石英材料，符合歐盟的AEC-Q200標準，選用編帶式的外包裝，可支持高速自動貼片機的自動貼裝，節省人工勞作時間，大大的提高效率，應對需求量大的市場。
格參數圖.jpg)
| 大河晶振型號 | FCX-05晶振,2520mm貼片晶振 |
| 頻率范圍 | 11.000MHZ~80.000MHZ |
| 頻率公差(25℃) | ±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm |
| 頻率穩定度超過工作溫度范圍 | ±10ppm,±15ppm,±20ppm,±30ppm,±50ppm 可指定 |
| 操作溫度范圍 | -40-+ 85℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 1-200μW（μW200典型） |
| 負載電容 | 5pF~7pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40-+85℃ |
.jpg)
1.耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
2.自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保石英晶振產品未撞擊機器或其他電路板等。
3..操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸貼片晶振的表面。
4.使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的SMD晶振產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
1. 驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加無源晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
