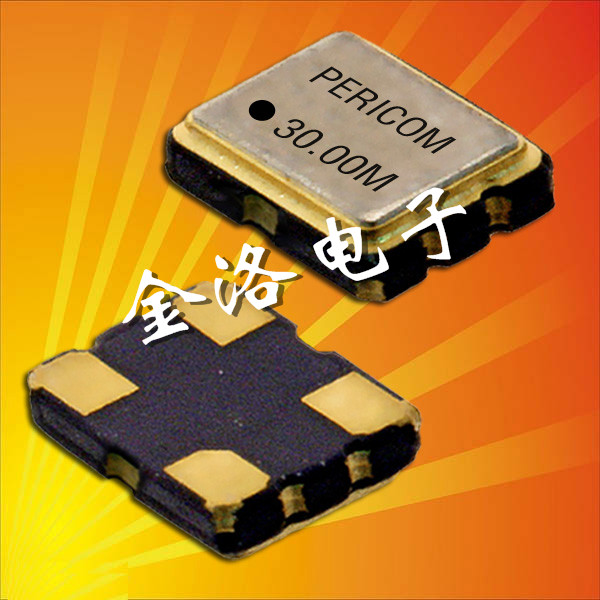

Pericom晶振,MK晶振,3225晶振,亞陶石英晶體振蕩器
參數:頻率范圍16.000MHZ-67.000MHZ
電源電壓:2.5V
負載電容: 15F
工作溫度: -20℃~+70℃
保存溫度: -55℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
輸出方式：CMOS
尺寸：小巧型3.2*2.5*1.0
應用：無線通信，智能手機，家庭臺式電腦，計算機，車載導航儀系統，WLAN網絡等產品。

        Pericom 亞陶晶振針對現今持續成長之計算機、數字影像、嵌入式系統、網絡、電信、服務器、儲存、超行動及無線技術等極具速度及帶寬需求的應用產品，為所需之高速訊號頻率、切換、橋接及調節提供必要的解決方案。
        全世界的每臺筆記本電腦中，幾乎都可以找到亞陶石英晶振的產品。我們提供各種高速新世代裝置，是符合快速成長市場需求的最佳選擇。透過頻率及繞送技術管理桌面計算機、筆記本電腦、擴充塢及各種周邊裝置中的訊號完整性、系統效率，這些解決方案是必不可缺的。

       Pericom晶振,MK晶振,3225晶振,亞陶石英晶體振蕩器，是一款高品質的臺灣進口四腳貼片型石英晶振，標準的電源電壓為2.5V，ppm值從+/-20ppm，最高可達+/-50ppm，溫度特性為-20℃~+70℃(工作時)，-55℃~+125℃(保存時)。所以MK晶振適合用于PCle/PCL橋接器、影像譯碼器、訊號切換器、智能家用電器等產品領域。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示振蕩器單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款有源晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款SMD晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
