工程設計電子產品【貼片晶振】選型資料大全
來源：http://www.zghybn.com 作者：http://www.jinluodz. 2013年12月28
無論是DIP晶體還是SMD晶體，外觀尺寸設計以及腳位都是固定的，很多電子數碼產品工程師在設計線路的時候都會想著晶振要是能在小點，或者腳能在多點或者在少一點就好，其實晶振不像是別的電子零件，很多零件都可以根據客戶需求來定做，或者根據客戶的外觀要求，或者根據客戶的腳位需求定制，無論是石英晶體諧振器還是陶瓷晶振的外觀以及腳位以及尺寸都是固定規格，晶振能定制只有頻率點，或者是負載電容，電阻，溫度，這幾項才可以按照客戶需求定制，外觀尺寸是無法定制的，所以在次告訴所以的電路設計者們，以后在設計產品線路的時候要記得，晶振的外觀是固定的，一定要選擇常規使用的晶振產品，這樣能給你的產品量產的時候帶來便利，也能給你的產品節約成本。
1、首先談?wù)劸д竦膽?yīng)用
隨著現在科技的發展，晶振被廣泛的應用在工業電子，國防航空，科研計量以及日常生活四個方面了，像電信，移動通信，導航就屬于工業電子，電臺，電子戰，雷達設備就屬于國防航空了，然后也離不開晶振，如手表，手機，電視，玩具里面都有晶振的存在，所以說晶振與我們的生活息息相關，因為離開了晶振，那些數碼產品，手表，通信，移動電信是無法正常運行了。
.jpg)
那么晶振在這些產品中到底起什么作用呢？
原來晶振在通電情況下會產生壓電效應，然后與振蕩電路產生諧振現象，從而經過放大驅動和輸出電路輸出標準頻率信號。基本上多數的晶振原理都是這樣。但是適用范圍不一樣，所以晶振可以分為三類：晶體振蕩器，溫補晶振，恒溫晶體振蕩器。晶體振蕩器是指溫度變化不對頻率做出調整。溫補晶振是指根據溫度傳感器調整晶振的輸出頻率，其性能比普通晶體振蕩器優越。還有一種就是恒溫晶體振蕩器是指在晶體外部增加恒溫箱體，保證近似恒溫環境，使其性能比普通晶體振蕩器改進1000倍以上。

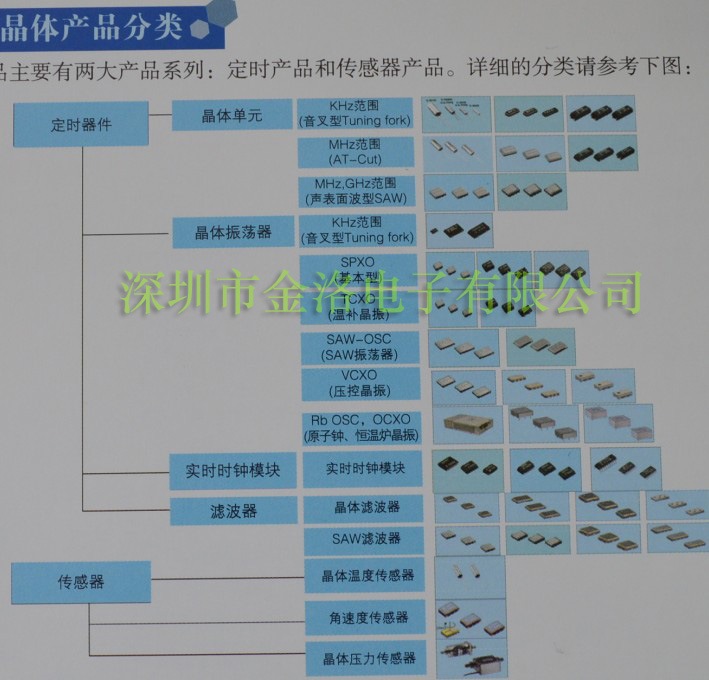

2、在談?wù)劸д竦姆诸?/span>
晶振的主要的兩大參數 總頻差和頻率穩定度。
什么是總頻差？
總頻差是指在規定的時間內，由于規定的工作和非工作參數全部組合而引起的晶體振蕩器頻率與給定標稱頻率的最大偏差。也就是說總頻差包括頻率溫度穩定度、頻率老化率造成的偏差、頻率電壓特性和頻率負載特性等共同造成的最大頻差。一般只在對短期頻率穩定度關心，而對其他頻率穩定度指標不嚴格要求的場合采用。例如：精密制導雷達。
頻率穩定度：任何晶振，頻率不穩定是絕對的，程度不同而已。一個晶振的輸出頻率隨時間變化而表現出不穩定，造成頻率不穩定的三種因素：老化、飄移和短穩。
3、談?wù)劸д竦姆庋b
當晶振從廠家生產出來時候，如何判斷其好壞？當你采購晶振的時候，你怎么去判斷晶振的性能？頻率？
首先，當你收到貨的時，先要打開盒子看包裝的型號與你所預定的型號，溫差，頻率是否一致，如果不一致的話，你就不要簽收。如果一致的話，再打開包裝，看里面裝的晶振的腳是否對稱，而不是彎或者是斜的，這樣證明晶振至少在外觀上是完好的。接下來再測試晶振的性能和頻率的大小，是否合格。一般抽取10%的，選取其中一包里面抽取出來檢驗，經過經驗合格了，才能過關。如果不合格，就要馬上聯系供應商，要求換貨。
.jpg)
4、談?wù)劸д竦臏囟忍匦?/span>
晶振的溫度特性漂移速度以及漂移量取決于晶振所處的環境溫度點、環境的溫變速度、設備機箱的溫度傳遞速度以及晶體的遲滯特性， 晶振頻率漂移與溫度變化的關系類似于一個加速阻尼振蕩，是個5次函數關系，而溫度傳感器對于溫度變化的響應速度是非常快的，如要簡單依賴溫度傳感器對晶振的溫度特性做優化，會帶來溫度補償超前或滯后，導致頻率晃動加上，短穩、抖動指標都將惡化，而且優化系統很難預知其他溫度點晶振的漂移值。
在晶振通電穩定后，晶體的老化漂移呈現非常有規律且重復性非常好的類拋物曲線，采取簡單的線性補償就可以提升1~2個數量級。如要對晶振老化漂移優化，需要得到晶振在上級時鐘良好、時鐘板處于鎖定狀態下的漂移，通過讀取鎖定電壓值即可。 需要特別注意的是，這個鎖定值會在晶振老化漂移的基礎上疊加晶振溫度特性的影響，如果晶振溫度漂移特性超過老化漂移時，即便采取平滑手段也很難得到老化真正的漂移特性，或者得到的不夠準確，也會帶來晶振老化優化提升不足。
總之，晶振良好的溫度特性不僅可以極大減小晶振受溫度影響的漂移量，也可以實現晶振老化優化2個數量級。
5、談?wù)劸д竦纳a(chǎn)
石英晶振又稱為石英晶體諧振器，是一種壓電諧振元件，那么它是怎么制作出來的？
制作石英晶振的原材料是石英礦物質。石英礦物質在經過提煉，精煉后制成具有壓電效應的石英晶體。石英晶體在經過清洗，鍍銀，上架點膠，微調，測試（測試如果不成功則要返回微調，再重新調試），除濕，壓封，絕緣（不良仍需回到微調重新調試，調試成功才運行下一步驟），打字，外觀檢驗，包裝，終檢合格后才被允許入庫。其中幾個需要注意事項：
一、晶體的焊接:在焊接時要確保溫度不能過高否則會破壞晶體特性還要再三確定安裝溫度和時間,安裝時切記不能用鑷子和硬件工具夾具也不能直接接觸IC表面.
二、溫度特性：一般正常最理想的溫度為：+15°C ~ +35°C，濕度 25 % RH ~ 85 % RH不能過高也不能過低.
三、晶體的老化：老化就像人的年齡隨著歲月的而不斷的增加人體健康也大不如青少年勞動能力也逐漸下降,晶振老化大概意思也一樣產品用久了材料和特性會發生微小變化,現在對于要求老化率達到年老化以前的日老化幾天或者十幾天就可以完成,測量老化率也要在一定的溫度范圍下現在國家規定對老化鑒定條件是:85℃,30天.
四、鍍薄前后應考慮烘箱里能充氮氣：在鍍薄前要進行離開轟擊清洗而后上架點膠再微調進行高溫烘烤,以達削除應力的影響.為了防止氧化晶振殼內部也要充高純度氮氣.
五、檢測：成品測試于檢測部人工逐個測試,也有大部分工廠用機器篩選但是這樣并不能達到精確效果,出到客戶手中可能會有大部分不良，為了避免減小不良量，通常采用人工檢測.
六、產品包裝：在包裝時必須要保證密封性好,若是包裝漏氣里面的石英晶體振蕩器產品容易與空氣里的氧氣接觸從而產生氧化最終導致上不了錫.
.jpg)
6、談?wù)勅绾芜x擇優質晶振廠家
深圳市金洛電子擁有十年生產技術與管理經驗，嚴格執行質量體系認證。金洛電子所生產的石英貼片晶振，外觀完全使用金屬材料封裝的，產品本身采用全自動石英晶體檢測儀，以及跌落、漏氣等苛刻實驗。產品本身具有高穩定性，高可靠性的石英晶體諧振器，焊接方面支持表面貼裝，外觀采用金屬封裝，具有充分的密封性能。晶振本身能確保其高可靠性，采用編帶包裝，可對應產品應用到自動貼片機告訴安裝，滿足無鉛焊接的高溫回流溫度曲線要求。因此金洛是您不二的選擇。
通過金洛電子小編以上一番分析描述后，是不是有絲毫的頭緒了。如若您還對晶體技術還存有疑問，有其他有需要咨詢的，可以在我們的官網“在線問答”專欄提問，我們技術部門的同事會一一為您解決的，謝謝。
1、首先談?wù)劸д竦膽?yīng)用
隨著現在科技的發展，晶振被廣泛的應用在工業電子，國防航空，科研計量以及日常生活四個方面了，像電信，移動通信，導航就屬于工業電子，電臺，電子戰，雷達設備就屬于國防航空了，然后也離不開晶振，如手表，手機，電視，玩具里面都有晶振的存在，所以說晶振與我們的生活息息相關，因為離開了晶振，那些數碼產品，手表，通信，移動電信是無法正常運行了。
那么晶振在這些產品中到底起什么作用呢？
原來晶振在通電情況下會產生壓電效應，然后與振蕩電路產生諧振現象，從而經過放大驅動和輸出電路輸出標準頻率信號。基本上多數的晶振原理都是這樣。但是適用范圍不一樣，所以晶振可以分為三類：晶體振蕩器，溫補晶振，恒溫晶體振蕩器。晶體振蕩器是指溫度變化不對頻率做出調整。溫補晶振是指根據溫度傳感器調整晶振的輸出頻率，其性能比普通晶體振蕩器優越。還有一種就是恒溫晶體振蕩器是指在晶體外部增加恒溫箱體，保證近似恒溫環境，使其性能比普通晶體振蕩器改進1000倍以上。
2、在談?wù)劸д竦姆诸?/span>
晶振的主要的兩大參數 總頻差和頻率穩定度。
什么是總頻差？
總頻差是指在規定的時間內，由于規定的工作和非工作參數全部組合而引起的晶體振蕩器頻率與給定標稱頻率的最大偏差。也就是說總頻差包括頻率溫度穩定度、頻率老化率造成的偏差、頻率電壓特性和頻率負載特性等共同造成的最大頻差。一般只在對短期頻率穩定度關心，而對其他頻率穩定度指標不嚴格要求的場合采用。例如：精密制導雷達。
頻率穩定度：任何晶振，頻率不穩定是絕對的，程度不同而已。一個晶振的輸出頻率隨時間變化而表現出不穩定，造成頻率不穩定的三種因素：老化、飄移和短穩。
3、談?wù)劸д竦姆庋b
當晶振從廠家生產出來時候，如何判斷其好壞？當你采購晶振的時候，你怎么去判斷晶振的性能？頻率？
首先，當你收到貨的時，先要打開盒子看包裝的型號與你所預定的型號，溫差，頻率是否一致，如果不一致的話，你就不要簽收。如果一致的話，再打開包裝，看里面裝的晶振的腳是否對稱，而不是彎或者是斜的，這樣證明晶振至少在外觀上是完好的。接下來再測試晶振的性能和頻率的大小，是否合格。一般抽取10%的，選取其中一包里面抽取出來檢驗，經過經驗合格了，才能過關。如果不合格，就要馬上聯系供應商，要求換貨。
4、談?wù)劸д竦臏囟忍匦?/span>
晶振的溫度特性漂移速度以及漂移量取決于晶振所處的環境溫度點、環境的溫變速度、設備機箱的溫度傳遞速度以及晶體的遲滯特性， 晶振頻率漂移與溫度變化的關系類似于一個加速阻尼振蕩，是個5次函數關系，而溫度傳感器對于溫度變化的響應速度是非常快的，如要簡單依賴溫度傳感器對晶振的溫度特性做優化，會帶來溫度補償超前或滯后，導致頻率晃動加上，短穩、抖動指標都將惡化，而且優化系統很難預知其他溫度點晶振的漂移值。
在晶振通電穩定后，晶體的老化漂移呈現非常有規律且重復性非常好的類拋物曲線，采取簡單的線性補償就可以提升1~2個數量級。如要對晶振老化漂移優化，需要得到晶振在上級時鐘良好、時鐘板處于鎖定狀態下的漂移，通過讀取鎖定電壓值即可。 需要特別注意的是，這個鎖定值會在晶振老化漂移的基礎上疊加晶振溫度特性的影響，如果晶振溫度漂移特性超過老化漂移時，即便采取平滑手段也很難得到老化真正的漂移特性，或者得到的不夠準確，也會帶來晶振老化優化提升不足。
總之，晶振良好的溫度特性不僅可以極大減小晶振受溫度影響的漂移量，也可以實現晶振老化優化2個數量級。
5、談?wù)劸д竦纳a(chǎn)
石英晶振又稱為石英晶體諧振器，是一種壓電諧振元件，那么它是怎么制作出來的？
制作石英晶振的原材料是石英礦物質。石英礦物質在經過提煉，精煉后制成具有壓電效應的石英晶體。石英晶體在經過清洗，鍍銀，上架點膠，微調，測試（測試如果不成功則要返回微調，再重新調試），除濕，壓封，絕緣（不良仍需回到微調重新調試，調試成功才運行下一步驟），打字，外觀檢驗，包裝，終檢合格后才被允許入庫。其中幾個需要注意事項：
一、晶體的焊接:在焊接時要確保溫度不能過高否則會破壞晶體特性還要再三確定安裝溫度和時間,安裝時切記不能用鑷子和硬件工具夾具也不能直接接觸IC表面.
二、溫度特性：一般正常最理想的溫度為：+15°C ~ +35°C，濕度 25 % RH ~ 85 % RH不能過高也不能過低.
三、晶體的老化：老化就像人的年齡隨著歲月的而不斷的增加人體健康也大不如青少年勞動能力也逐漸下降,晶振老化大概意思也一樣產品用久了材料和特性會發生微小變化,現在對于要求老化率達到年老化以前的日老化幾天或者十幾天就可以完成,測量老化率也要在一定的溫度范圍下現在國家規定對老化鑒定條件是:85℃,30天.
四、鍍薄前后應考慮烘箱里能充氮氣：在鍍薄前要進行離開轟擊清洗而后上架點膠再微調進行高溫烘烤,以達削除應力的影響.為了防止氧化晶振殼內部也要充高純度氮氣.
五、檢測：成品測試于檢測部人工逐個測試,也有大部分工廠用機器篩選但是這樣并不能達到精確效果,出到客戶手中可能會有大部分不良，為了避免減小不良量，通常采用人工檢測.
六、產品包裝：在包裝時必須要保證密封性好,若是包裝漏氣里面的石英晶體振蕩器產品容易與空氣里的氧氣接觸從而產生氧化最終導致上不了錫.
6、談?wù)勅绾芜x擇優質晶振廠家
深圳市金洛電子擁有十年生產技術與管理經驗，嚴格執行質量體系認證。金洛電子所生產的石英貼片晶振，外觀完全使用金屬材料封裝的，產品本身采用全自動石英晶體檢測儀，以及跌落、漏氣等苛刻實驗。產品本身具有高穩定性，高可靠性的石英晶體諧振器，焊接方面支持表面貼裝，外觀采用金屬封裝，具有充分的密封性能。晶振本身能確保其高可靠性，采用編帶包裝，可對應產品應用到自動貼片機告訴安裝，滿足無鉛焊接的高溫回流溫度曲線要求。因此金洛是您不二的選擇。
通過金洛電子小編以上一番分析描述后，是不是有絲毫的頭緒了。如若您還對晶體技術還存有疑問，有其他有需要咨詢的，可以在我們的官網“在線問答”專欄提問，我們技術部門的同事會一一為您解決的，謝謝。
