晶振成為網絡時代響當當?shù)拿?/h1>
來源：http://www.zghybn.com 作者：jinluodz 2013年06月24
匆匆一年又一年，轉眼間我已經度過了20個嚴寒酷暑，長大是件很有意思的事兒，不經意間就發生了，本來是這樣一個人，然后突然間變成另外一個人，不再是原本模樣。網絡社會發展迅速，90后的我們都喜歡習慣依賴于網絡，一呆就是一天，可以用宅來形容。我們不在喜歡出門購物，什么憑借網絡而行，一臺電腦就能解決所有的事情。以往斷定不識字為文盲的，而如今則是不會使用電腦斷定為。當我們都在驚嘆電腦這玩意如此神奇的效果之時，其實是晶振這玩意給了電腦特殊的關照。

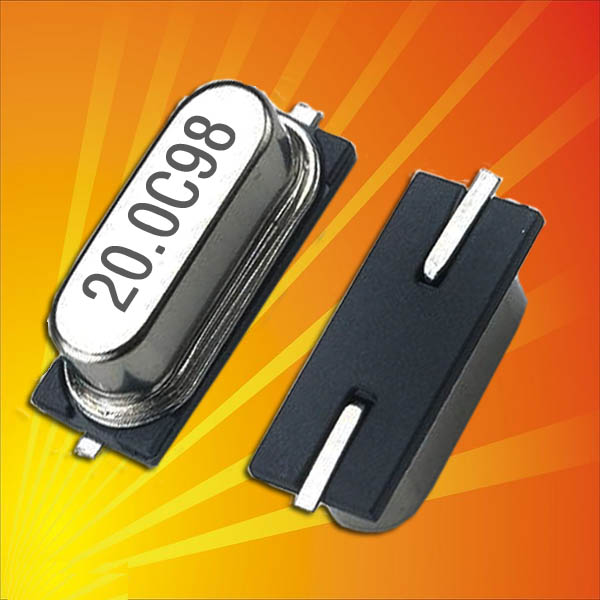

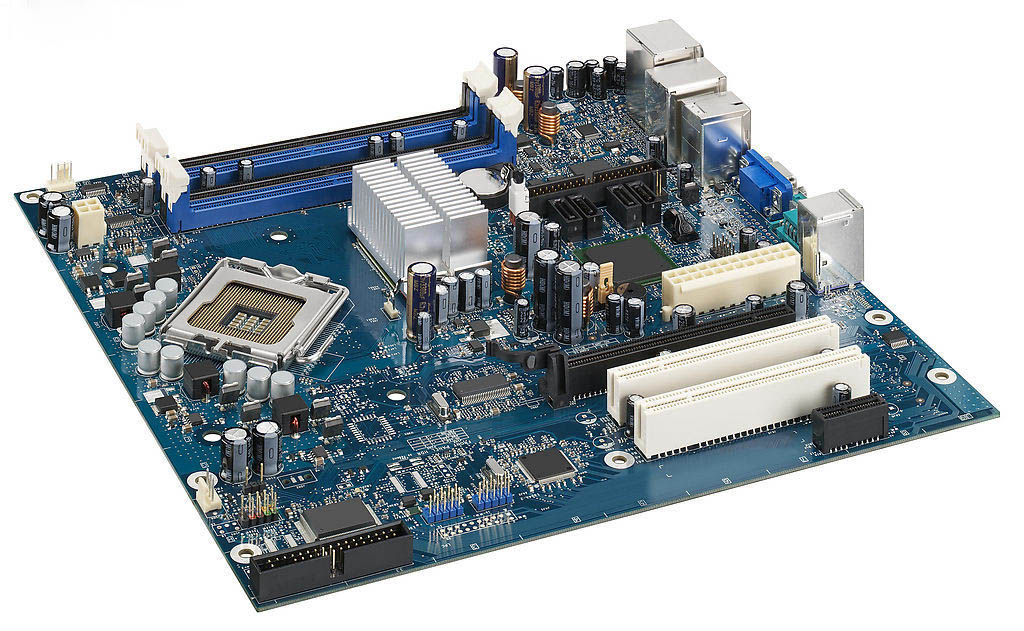

電腦主板中一般來講都有著2到3個晶振，一個提供給BIOS時鐘、CPU時鐘和總線時鐘，晶振的存在就是給這些設備提供振蕩源來的?；蛘哒f晶振的作用就是用于產生原始的時鐘頻率信號的，當這個頻率經過發生器的倍頻或者分頻后就變成了電腦中各種不同的總線頻率。以聲卡為例子，要實現對模擬信號44.1KHZ或48KHZ的采樣，頻率發生器就必須提供一個44.1KHZ或者48KHZ的時鐘頻率。同樣像南橋顯卡都需要晶振的起振，才能正常的工作，最常用在主板上的晶振為鐵殼S型貼片晶振封裝，有人說它胖嘟嘟的。晶振上面的一排數字會想南橋顯卡傳送信號，然后在分別轉換成不同大小的信號再次傳送。
當我們打著大型網游的時候，或者辦公用著的時候，總會有些小插曲，電腦突然死機或藍屏。遇到此類事件時頭疼的要死要活，資料沒保存和游戲就將勝利之時，最最是讓人惱火。我們可以從以下幾點著手，一、損壞的元器件可能是與電池相關的ICH電路或者時鐘電路， 二、用數字電表兩端接觸下電池，這樣的做法相當于給電腦主板加了個強脈沖信號，而這一信號最大可能得時鐘電路響應。晶振廠家金洛電子綜合以上兩點初步得出結論，電路中有損壞的元器件，大概問題源自于壓電元器件中的貼片晶振和貼片電容。最為關鍵的是一點是要將主板連接示波器，用示波器測量，主板上有個標志為Y3的晶振側邊無波形，另側則有波形但波幅度較為明顯而偏小，因此得出結論為Y3相連的貼片電容有直接的問題。我們可以通過更換電子元器件來解決這一問題，可以找穩定性高的進口石英晶振來代替。
電腦中所會用到的晶振頻率為：
1、主板主要用到晶振頻率為:14.318MHZ,24576,25MHZ,27MHZ,32.768KHZ
2、顯示器主要用晶振頻率為:8M/14.31818MHZ,12.000MHZ,24.000MHZ,28.224MHZ
3、硬盤主要用晶振頻率為:23.040MHz,28.224MHz
4、光驅主要用晶振頻率為:33.8688MHz,16.9344MHz,18.432MHz
5、鍵盤主要用晶振頻率為:6.000MHz
6、鼠標主要用晶振頻率為:6.000MHz,12.000MHz,24.000MHz,無線鼠標頻率很多,讀卡器等
7、攝像頭主要晶振的頻率為:12.000MHz
8、藍牙主要用晶振頻率為:16.000MHz
9、無線WIFI主要用到的頻率為:25.000MHz,2.5G/3G（40.000MHz,44.000MHz）網絡傳輸
10、ADSL主要用到的頻率為:12.288MHz,35.328MHz,50.000MHz而且包含VOIP/存儲/顯示/圖像/網絡等等系列產品.
晶振會產生寄生響應，為避免于此把它放在離主響有一段距離的位置，這樣做的原因是方便牛仔設計電路中將寄生響應過濾掉，而另一方面則是要求寄生響應幅度值小于主響應。通常大多數客戶在進行產品的設計的時候已經將這種影響降低到最低范圍了，再一方面因?yàn)閷χC振器設計的合理性也減小了這種影響出現的概率，但是很多時候?yàn)榱艘笥幸粋€較大點的頻率牽引的能力或者是因?yàn)楦呒钋闆r下會使寄生響應受到破壞了。如果這個時候你認為是石英晶體振蕩器有可能在寄生響應出起振的話，那么就應該進行寄生響應的試驗，AT切泛音晶體的寄生響應無疑是比較接近主響應而且幅度比較大的，操作規范中需要有寄生響應試驗。
